La serie 45APE cuenta con dos interruptores SPDT ajustables. Estos interruptores de acción rápida se pueden usar para arrancar y parar equipos, activar alarmas y desconectarlos. Los rangos disponibles van desde 30 psi (207 kPa) [2,06 bar] hasta 5000 psi (34,48 MPa) [344,73 bar].

La serie 45APE utiliza una unidad de detección de tubo Bourdon con un mecanismo de engranajes de doble sector de acero inoxidable. Cada sector acciona un puntero independiente al aplicar presión al tubo Bourdon. El puntero indicador (visible) muestra la lectura de presión real, incluyendo valores por debajo y por encima de los puntos de activación mínimo y máximo. Estos puntos de activación son ajustables independientemente en la lente frontal del manómetro. El puntero del interruptor (detrás del dial) está calibrado para seguir al puntero indicador. Los indicadores de los puntos de activación mínimo y máximo detienen el puntero del interruptor. A medida que la presión disminuye o aumenta por el principio de holgura, se activa el interruptor correspondiente.

Los modelos de la serie 45APE se utilizan ampliamente en aplicaciones que requieren indicación de presión e interruptores de baja y alta presión de tipo C.

Modelos básicos

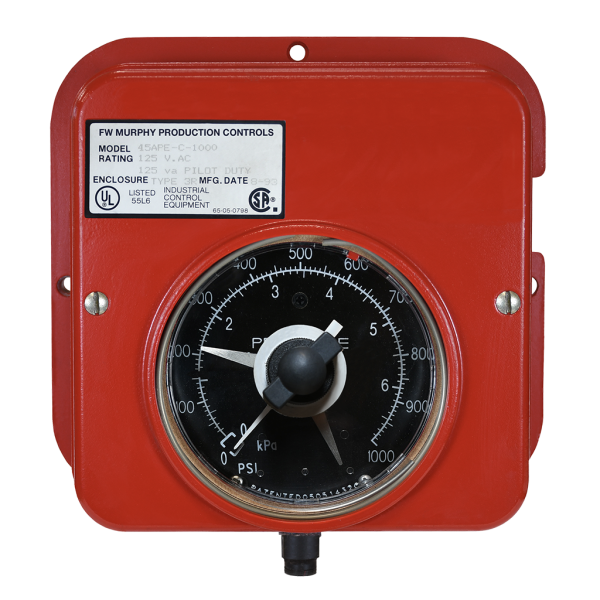

Instrumento de medición de la serie 45APE,
versión de montaje en superficie (caja cuadrada).

Versión para montaje en panel de instrumentos de la serie 45APEF
(carcasa redonda)

Esfera : Blanca sobre negro, doble escala, estándar en psi y kPa, 114 mm (4-1/2 pulg.) de diámetro.

Carcasa : Aluminio fundido a presión, montaje en superficie o en panel.

Sobrerango : No exceda el 10 % FS por encima del rango completo.

Conexión de proceso : 1/4 NPTM hasta 1000 psi; 1/2 NPTM de 1500 a 5000 psi

Elemento sensor : Tubo Bourdon de bronce o acero inoxidable 316

Precisión del indicador : Indicador dentro de los puntos de conmutación con histéresis de <1%: ±2% para el primer y último cuarto de la escala; la mitad central de la escala es ±1%. Indicador por encima o por debajo del punto de disparo:

Precisión de la serie 45APE/45APEF fuera de los puntos de conmutación (precisión por encima o por debajo del punto de disparo)
Rango de PSI	Exactitud
< 100	10
100-300	4
400-1500	2
2000	12
3000-5000	8

Lectura basada en pruebas realizadas con el punto de conmutación en la escala media, que representa el peor caso.

Los modelos EX a prueba de explosiones con un rango de presión de hasta 5000 psig (34,4 MPa) [344 bar] están aprobados por CSA para ubicaciones peligrosas de clase I, grupos C y D.

Disco de alivio de presión : Parte posterior de la carcasa (excepto modelos EX)

Zona muerta de reinicio del interruptor : Aproximadamente 10% FS

Precisión del punto de conmutación:  ±1,5%

Interruptores de acción rápida : 2 SPDT; 2 A a 250 V CA

Conexiones de cables (montaje en superficie) : Entrada de conducto NPTF de 1/2" con bloque de terminales.

Conexiones de cables (montaje en panel) : Cables de 18 AWG (1,0 mm²) x 229 mm (9 pulgadas) de largo.

Peso : aproximadamente 2,4 kg (5 libras y 6 onzas)

Modelos a prueba de explosiones : aproximadamente 9,5 kg (21 lb).

Dimensiones : aproximadamente 10 x 9 x 6 pulgadas (254 x 229 x 152 mm).

Modelos a prueba de explosiones : aproximadamente 305 x 305 x 229 mm (12 x 12 x 9 pulgadas)

Modelos con certificación CSA :

Los modelos de la serie 45APE con un rango de presión de hasta 5000 psig (34,4 MPa) [344 bar] están aprobados por la CSA para ubicaciones no peligrosas.

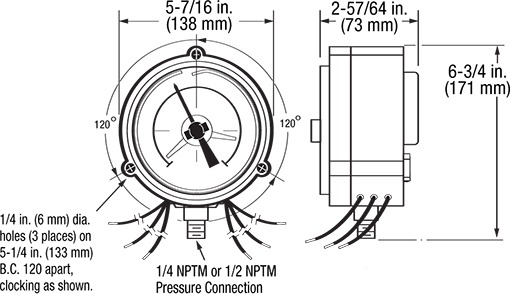

Montaje en panel de la serie 45APEF

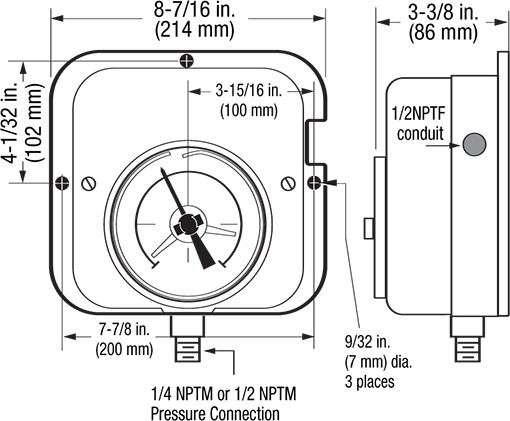

Serie 45APE de montaje en superficie

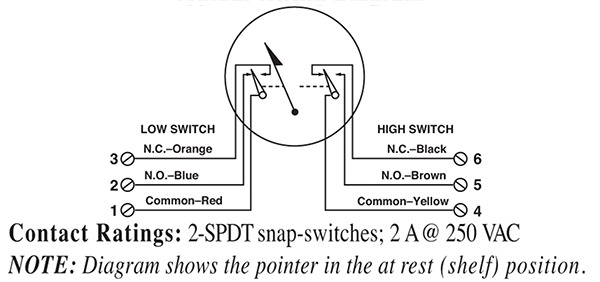

Diagrama de cableado típico
